"TechView"は、マンパワーが不足している現在で、多数ある案件を『短期間』でこなし、尚且つ、『プログラミングスキルが無くてもアプリケーションの修正や変更ができる』事を目的とした画像処理アプリケーション開発ツールです。

エンジニアと同じC++言語がベースになっている為、簡易的にアプリケーションを構築でき、動作は『C++言語でコーディングを行ったアプリケーションと同じ動き』になります。

外部接続

C++言語によるコーディングで接続可能な機器はTechViewにて接続可能です。

　※通信方式：RS-232C, デジタルI/O, Modbus, Ethernet/IP(オプション)、その他のプロトコルについてはご相談下さい。

ソフト概要

操作方法は、これまでのフローチャート式ソフトと同じです。
マウス操作で画面やソフトのカスタマイズが可能です。

特徴

直感的な操作

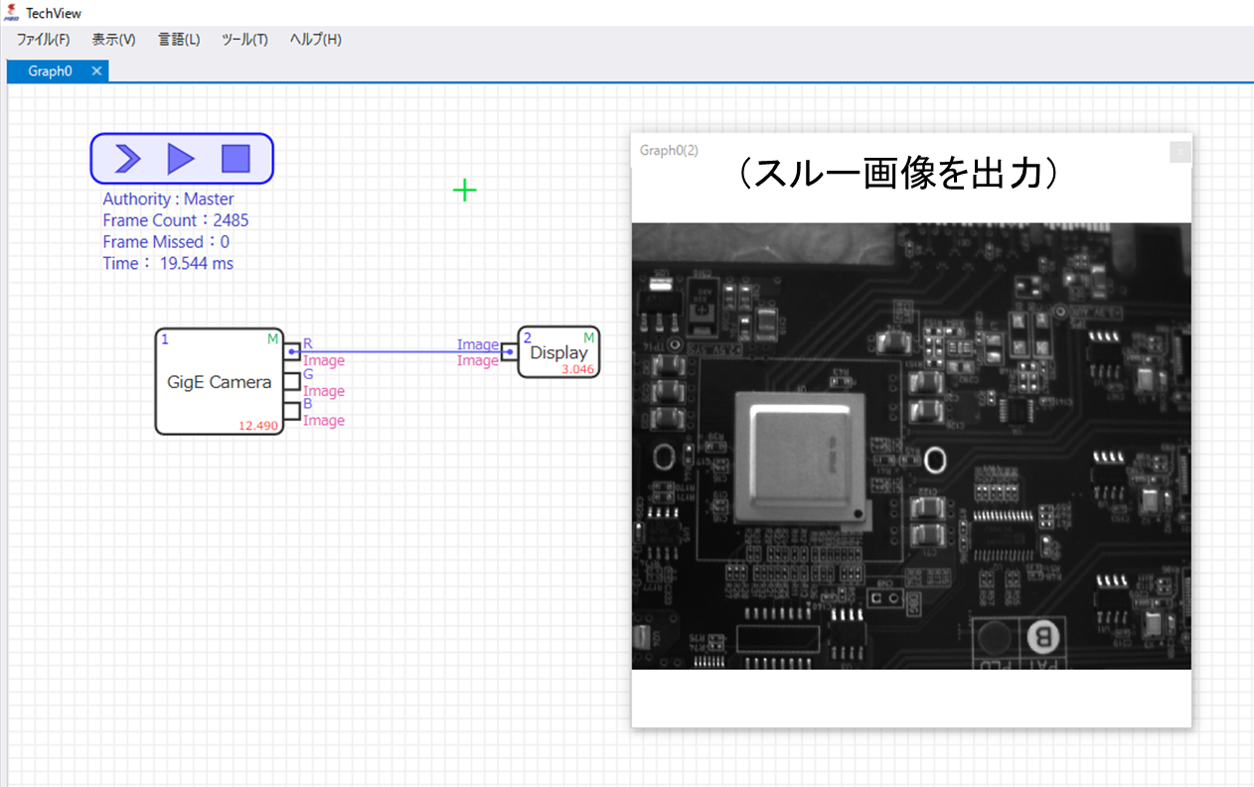

基本操作は、ノードと呼ばれるアイコンをマウス操作で設置、接続する事でグラフ作成を行います。

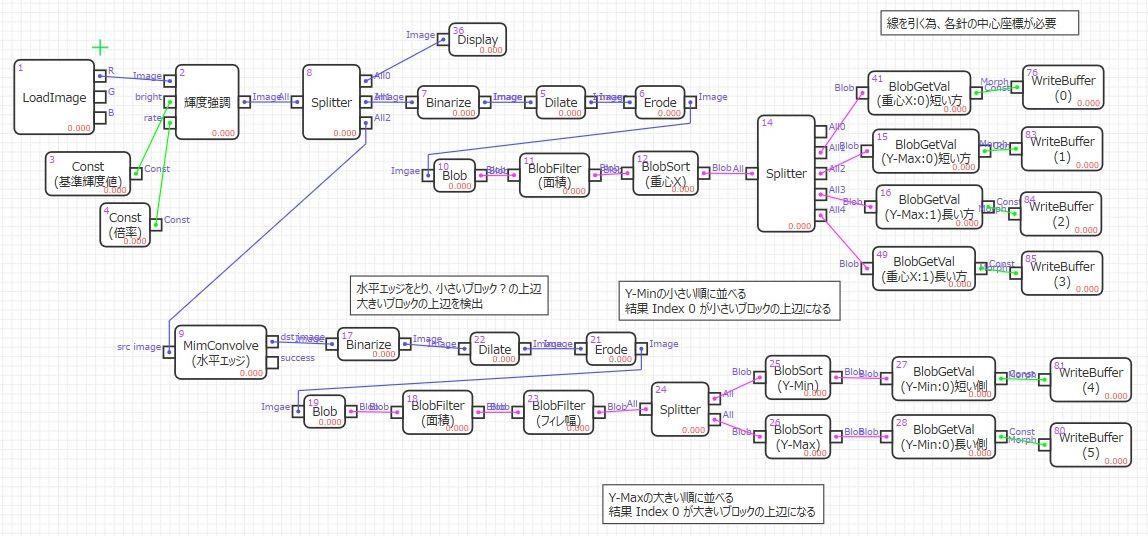

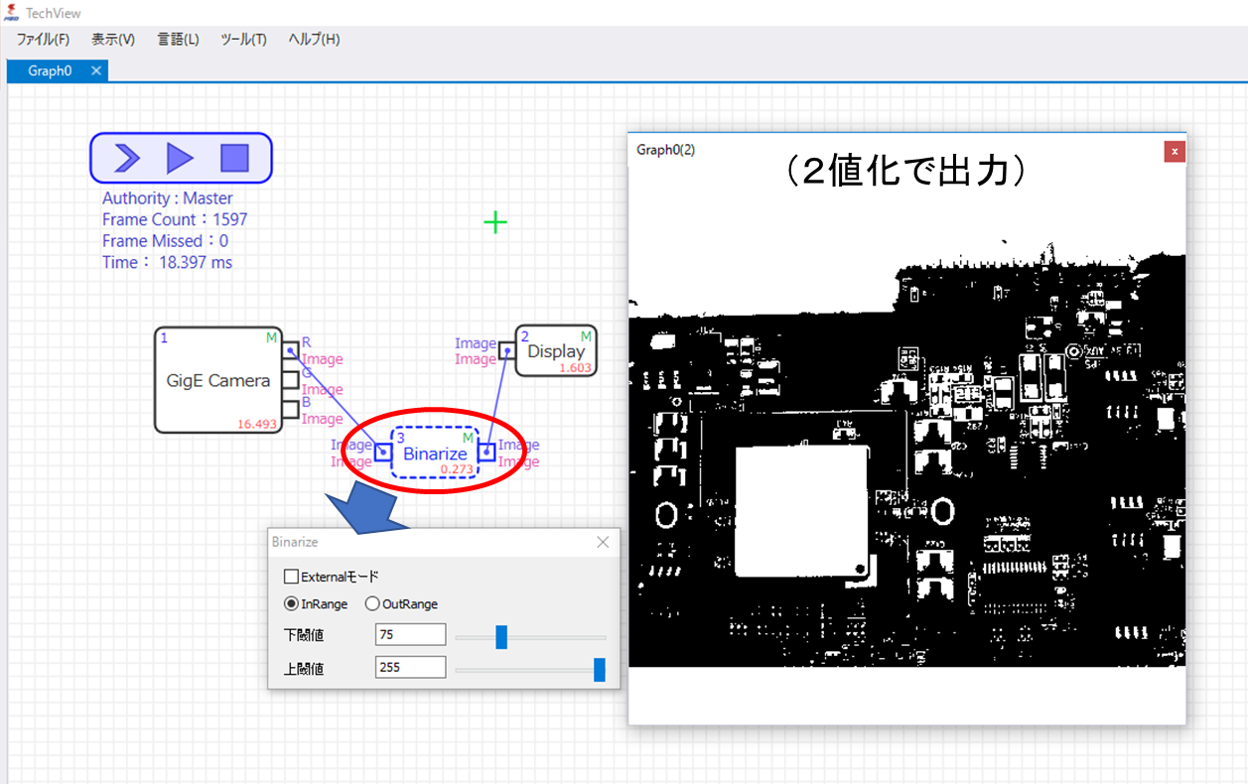

画像処理アルゴリズムも、直感的にノードを繋いで構築します。２値化処理のしきい値などの設定はノードから可能です。

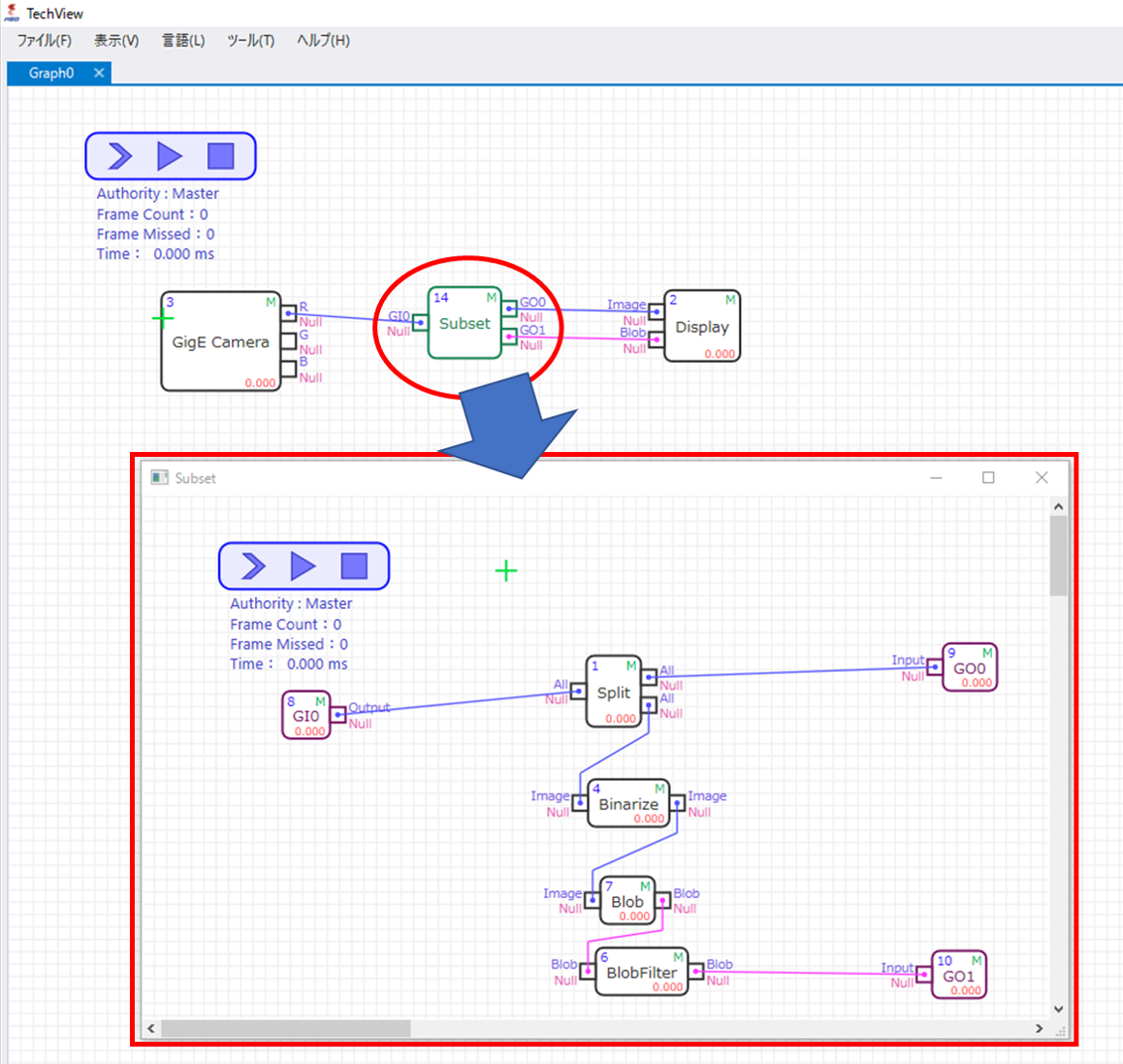

ノードのモジュール化

完成したノードの接続構成を、”サブセット”でわかりやすくモジュール化が可能です。

ユーザーインターフェースも簡単作成

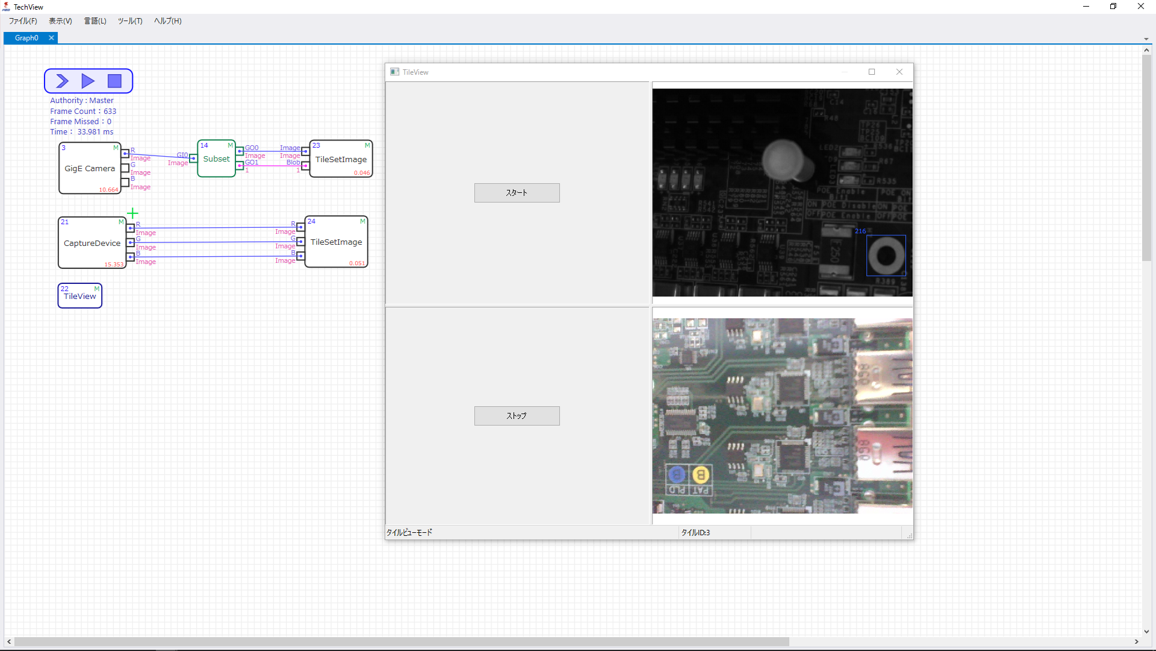

◆ TileView：タイルを分割するように画面を構成していきます。

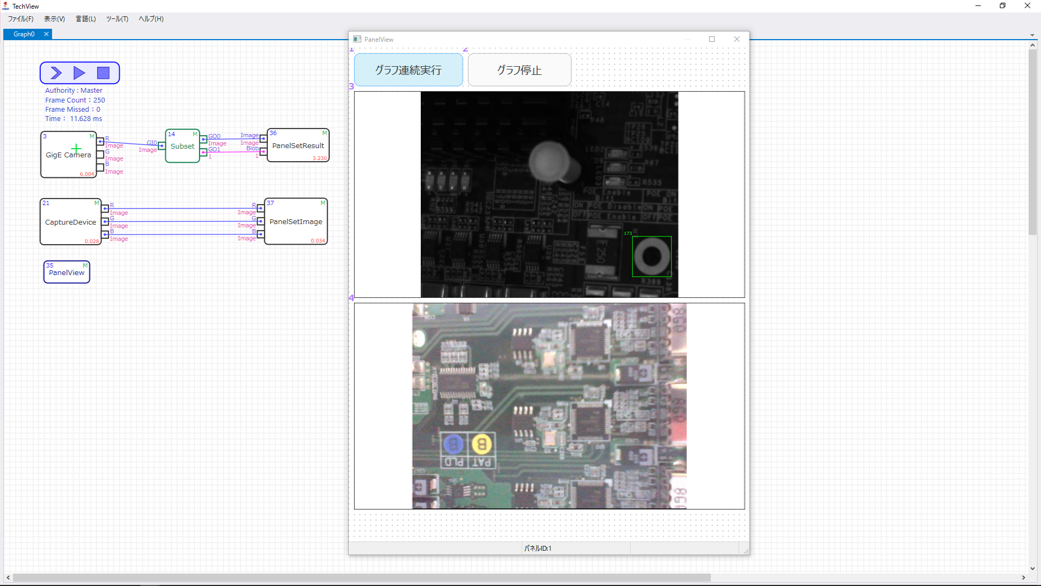

◆ PanelView：画面に自由にコントロールを配置し、画面を作成します。より直観的な操作が可能です。

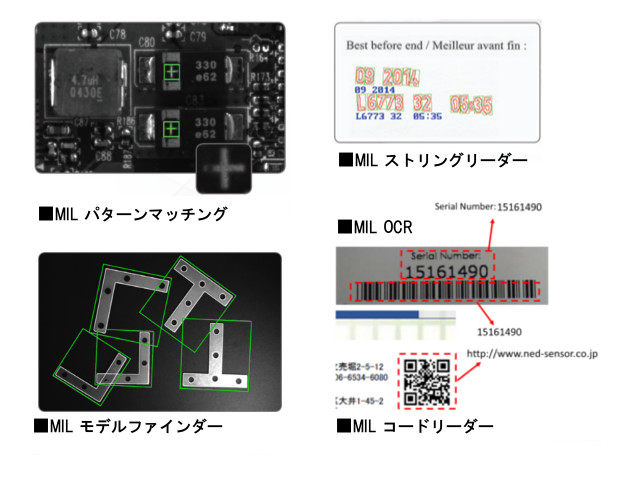

画像処理ツール MIL に対応

TechViewはMatrox Imaging Library(MIL)で提供する高度な画像処理ツールをノードで用意しています。
マウス操作とダイアログメニューの編集で実装する事が出来ます。
※ 使用する画像処理ツールに相当するランタイムライセンスが必要になります。

多様なカメラと接続可能

TechViewは、GigE Visionインターフェース、USB3 Visionインターフェースのカメラに対応しています。
センサー種類の豊富なエリアスキャンカメラ、GigE Visionインターフェースのラインスキャンカメラ、及びUSBインターフェースのSeek Thermal社製サーマルカメラにも対応し、多様なセンシングニーズへ柔軟に対応できます。

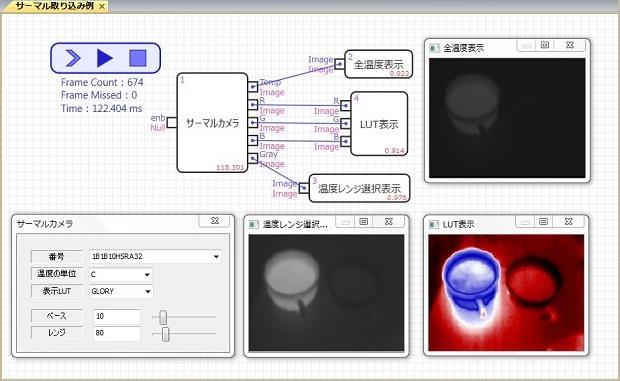

◆サーマルカメラの接続例（熱湯と水の入ったカップを撮影） TechViewにサーマルカメラを使う事で、温度分布を捕えるマシンビジョンシステムを構築することが出来ます。

外部機器との接続

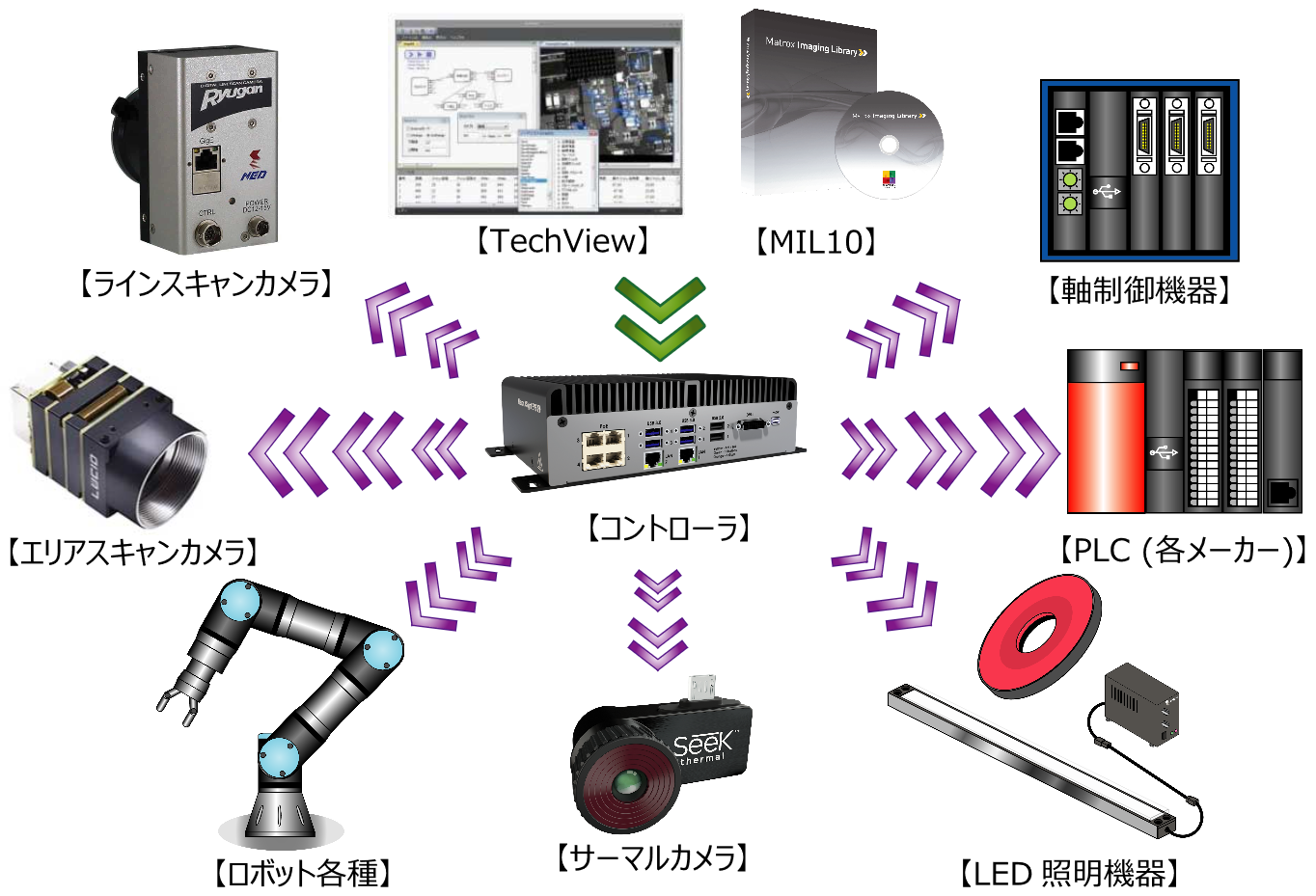

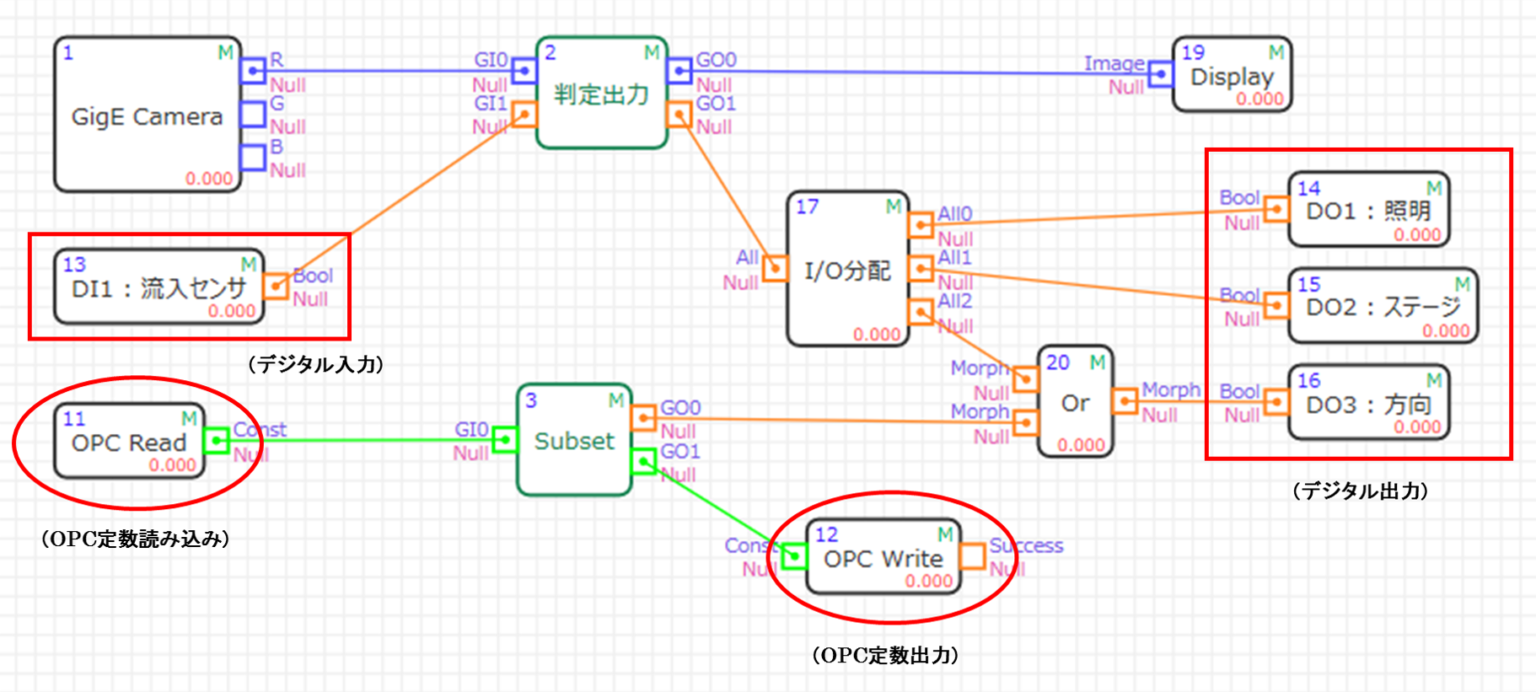

TechViewはコントローラのデジタルI/Oやシリアル通信を使う周辺機器の制御に加え、各種マシンコントロールインターフェースにも対応します。
*対応機種につきましては、事前にお問い合わせ下さい。

レシピ機能

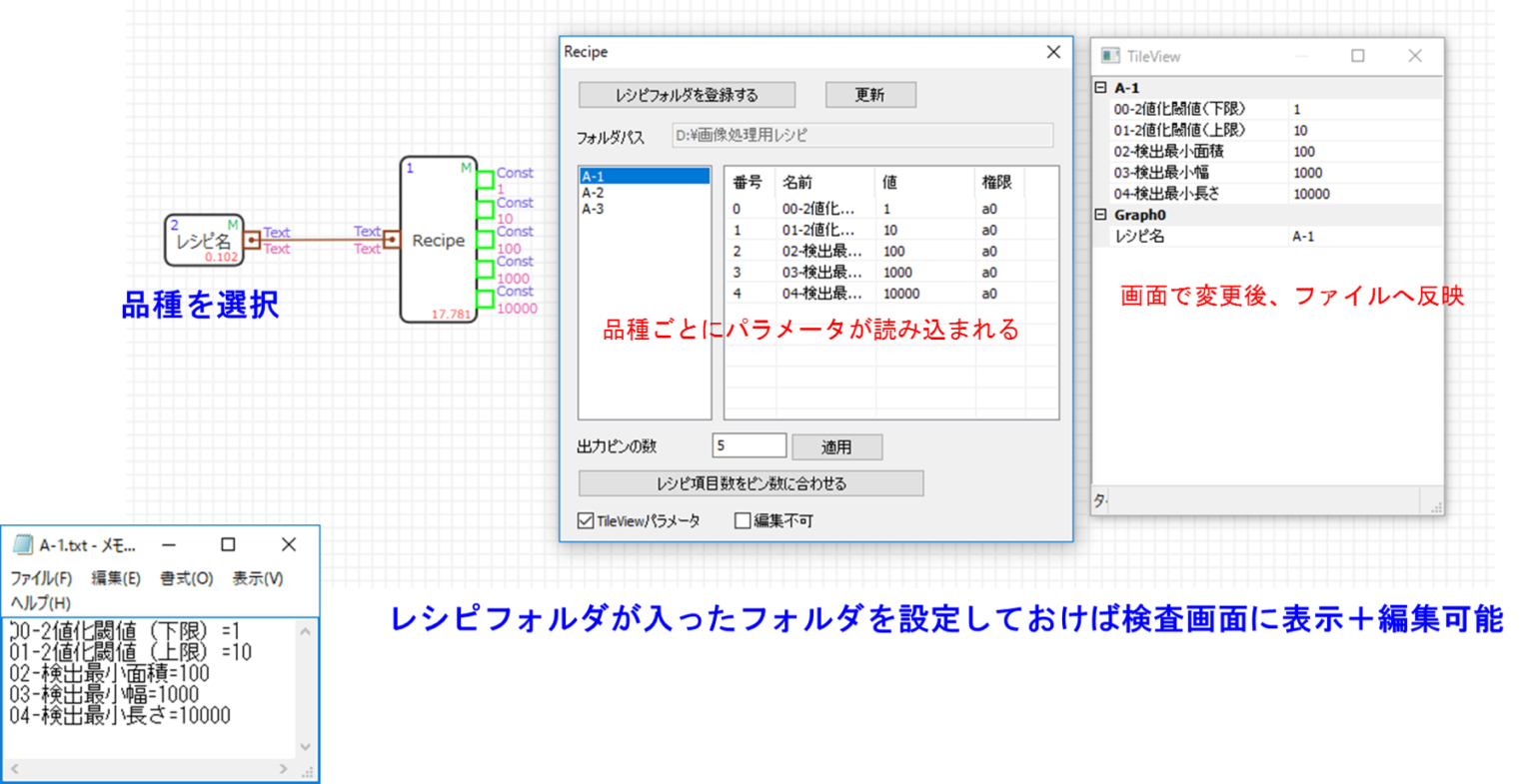

パラメータをファイルで管理可能です。（レシピファイル機能）
複数のマスター画像登録が可能です。（メモリの範囲内で登録可能）

ユーザーカスタマイズが可能

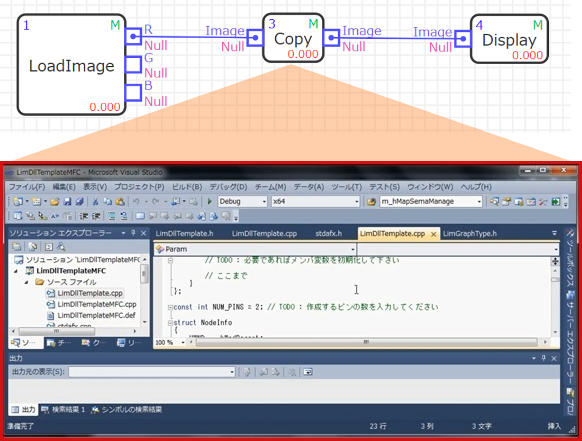

ソフト経験者なら、機能のカスタム追加が行えます。　※ご依頼があれば、協力パートナーにてカスタム対応可能。

連続撮像

ラインスキャンカメラメーカーならではの独自処理により、ラインスキャンカメラでの連続取り込みが可能です。

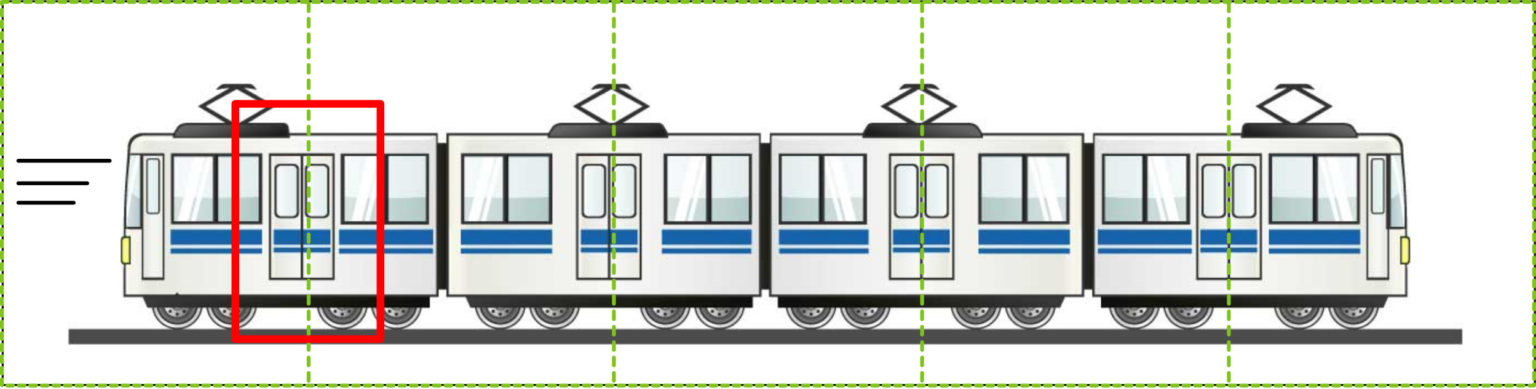

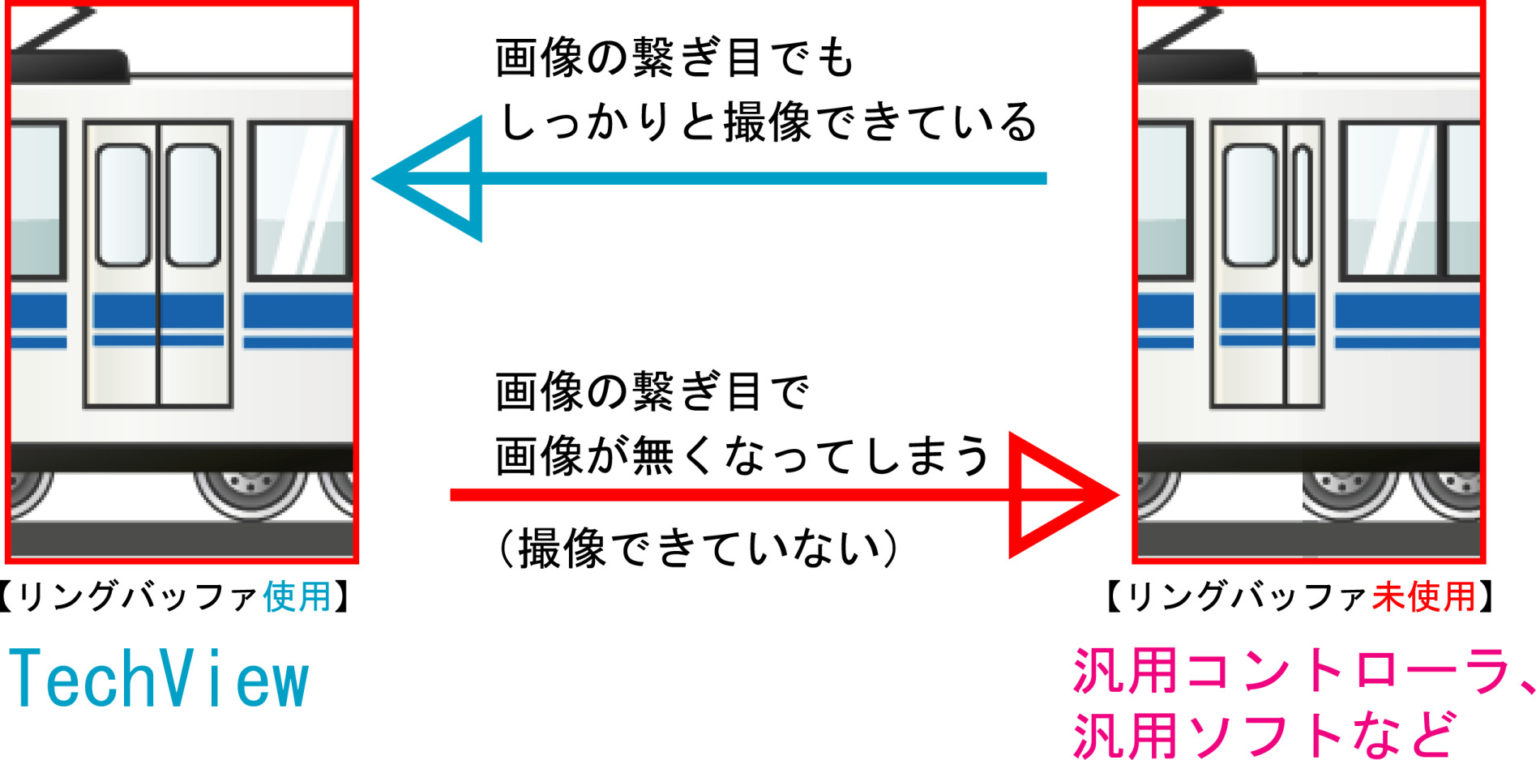

下図の例は、電車を連続撮像し、画像を5枚連結したイメージです。汎用コントローラにありがちな、取り込みフレームの欠損や、連結処理に煩わされることなく ラインスキャンによる長尺画像を簡単に取り込むことができます。
⇒長く撮像する必要がある検査に最適です。ロールtoロールのインライン検査でも使用可能です。

並列処理・多種カメラの同時接続

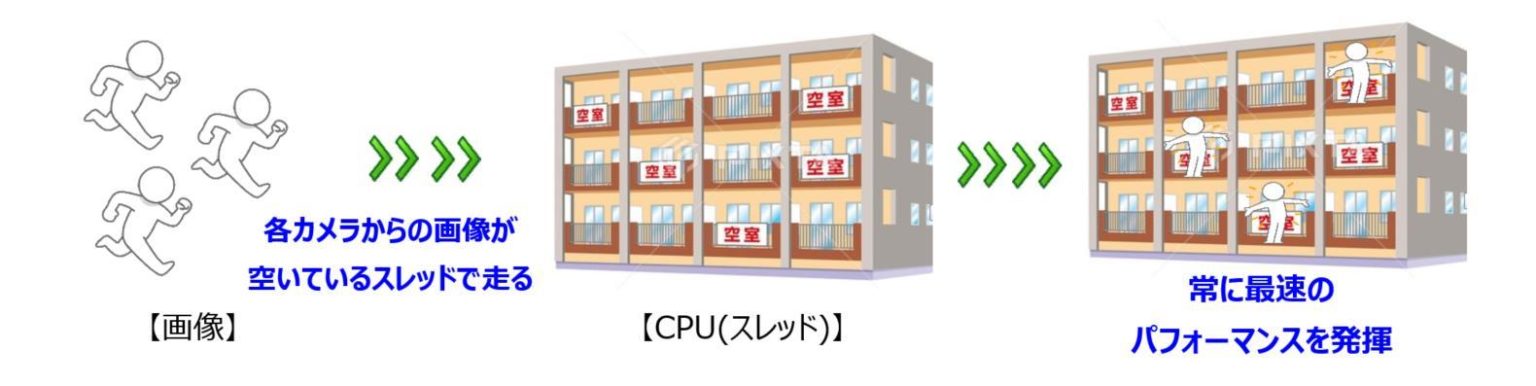

マルチスレッド対応の為、並列処理が可能です。
Camera Link, GigE Vision, USB3 Visionなど、各種インターフェースのカメラが混合していても同時撮像が可能。
例：ラインスキャンカメラ(Camera Link)、エリアスキャンカメラ(GigE Vision)、Webカメラ(USB3.0)の組み合せによる同時接続。

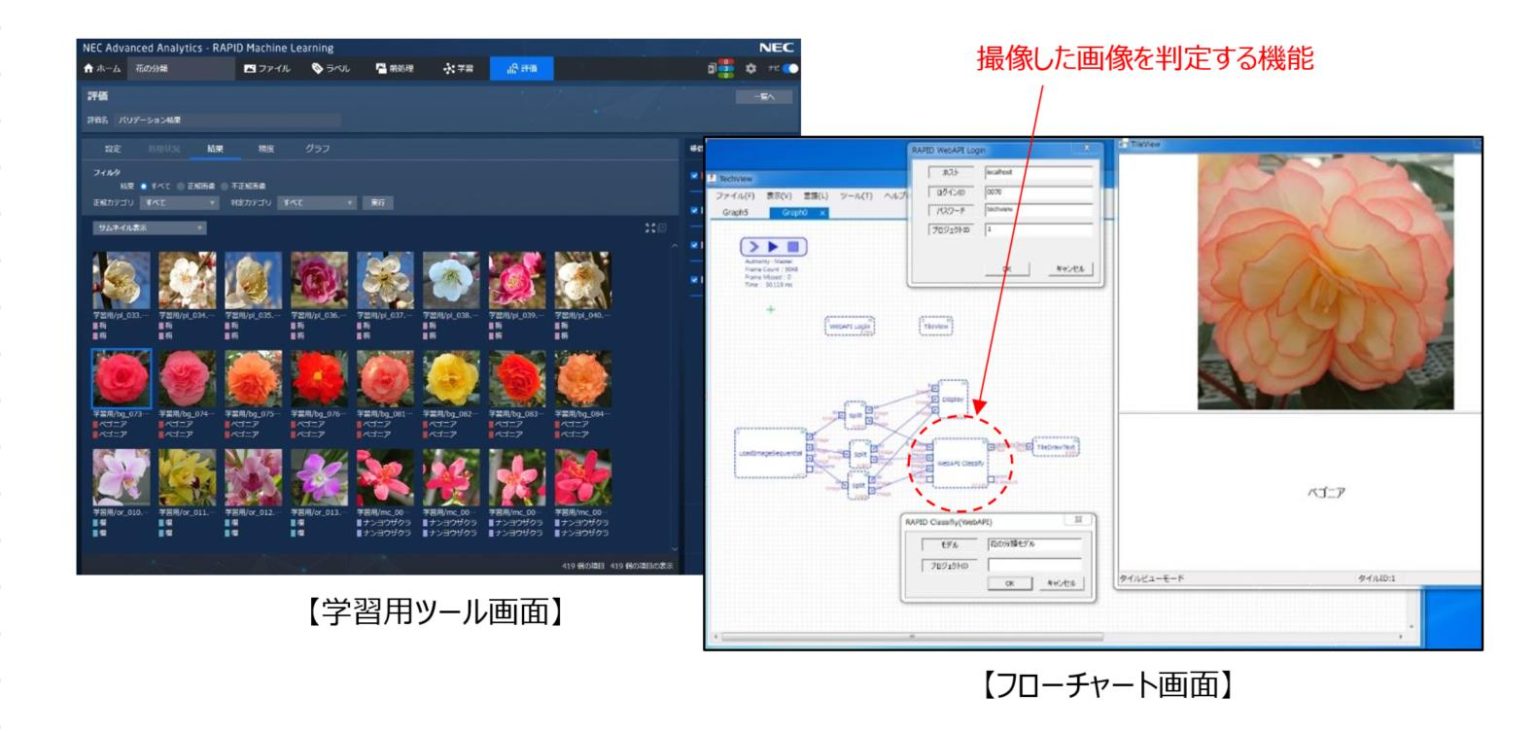

AI・機械学習との連動

AI・機械学習用画像の収集
