Piezo Sonic モーター

小型、高トルク、電力ゼロで姿勢保持を可能とするモーター/非磁性対応可能

メーカー製造元
株式会社 Piezo Sonic

業界・分野

特徴

✓小型・軽量・高トルク / 46 x 46 [mm], 85[g] , 1.2[N・m] ~

✓高精度な制御が可能/ 応答速度1ms以下、最小位置決め精度0.045°~

✓電力ゼロで姿勢保持 / 非通電時に最大トルク

✓強力な磁場環境下で使用可能 / 非磁性対応可能

Piezo Sonic モーター(超音波モーター)の原理



紹介動画



Piezo Sonic モーター(超音波モーター)と他方式モーターとの比較

<回転数・トルク>

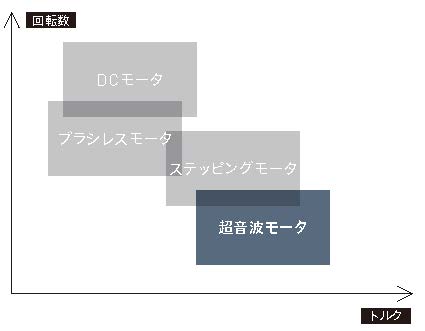

回転数vsトルク.jpg同サイズの超音波モーター、DC モーター、ブラシレスモーター、ステッピングモーターのトルクと回転数の関係にフォーカスした領域図です。
超音波モーターは他のモーターに比べ、低速・高トルクという特徴を持ちます。
摩擦力により非制御時でも高保持力を維持でき、バックラッシュもないため、ギアを使わないダイレクトドライブのアクチュエータシステムを構築することが可能です。



<重量・位置制御>

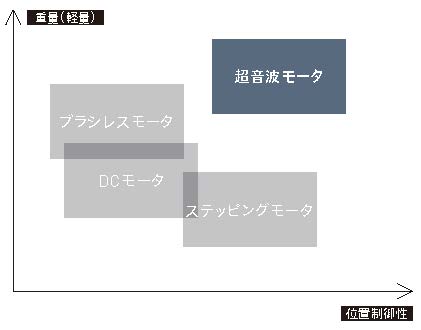

同サイズの超音波モーター、DC モーター、ブラシレスモーター、ステッピングモーターの位置制御性と重量(軽量)の関係にフォーカスした領域図です。
超音波モーターは他のモーターに比べ、軽量で高い位置制御性を有するという特徴を持ちます。
回転部の重量が軽いためイナーシャが小さく、駆動信号が停止すると瞬時に摩擦力により静止するため、精密な位置決めが可能です。



 関連製品

Connect Tech社 NVIDIA Jetson ソリューション  / 組み込みシステム&キャリアボード

Connect Tech社 COM Express キャリアボード  /COM Express 対応キャリア

AAEON 組み込みAIコンピュータ  / 産業用途ファンレスAIコンピュータ

XSENS社 IMU, GNSS  /産業用 高精度IMU, GNSS

搬送用自律走行ロボット"Mighty"  / 最大20cmの段差を乗り越え可能な自律走行ロボット

産業用バッテリー充電器  /大容量バッテリーの急速充電が可能な産業用充電器

主な使用用途

  • ロボット / 姿勢制御用ジンバル装置、微細制御可能なロボットアーム
  • 搬送機器 / 小型搬送・分配装置、静音移動装置
  • 医療機器 / CT・MRI内の搬送、駆動用モーター
  • 半導体製造装置
  • 強放射環境、真空環境用駆動用モーター
